運營商光纖延距解決方案
隨著三網融合的推行，突破接入網的技術瓶頸變得越來越迫切，只有突破目前接入部分的帶寬局限，才能使整個網絡有效發揮帶寬的作用，真正推動各種業務的發展。
OEO光中繼設備是用于光傳輸過程中，實現光信號再放大整型，以及可以進行波長、模式進行轉換的光傳輸設備。OEO能夠有效節省光纖資源和組網成本，解決了光纖距離過大的問題，OEO被廣泛運用于各種干線的長途傳輸中。它的優點是體積小、經濟安全、安裝簡單等，被用于眾多不光傳輸領域。
EPON-OEO103是戎騰網絡自主研發的用于EPON光傳輸過程中對信號進行再放大的一種光傳輸設備。它能有效地節省OLT數量和延長組網距離。采用串接的方式接入EPON鏈路中，在不影響EPON系統正常通信的情況下，可以將傳輸距離擴展到40km到80km。設備遵循IEEE802.3ah，滿足《YD/T 1475-2006接入網技術要求-基于以太網方式的無源光網絡(EPON)》和《中國電信EPON設備技術要求》對EPON設備的相關要求。
二、解決方案戎騰網絡光纖延距的解決方案使用OEO光中繼技術，該技術是指光信號在長距離傳輸時，在再生時會出現色散無法消除的現象，故先轉化為是信號，利用FEC糾錯后再轉化為光信號傳輸。
設備應用場景示意圖
如圖1.1、圖1.2所示的EPON-OEO應用場景示意圖。其中，圖1.1是延距用法，即將中繼器串聯至OLT和ODN之間，延長距離可達60（40+20）Km，不包含中繼器與ODN之間衰減(20dB)

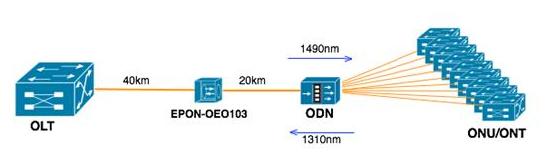

圖1.1 部署在OLT與ODN之間
圖1.2是擴展用戶的用法，即在ODN后串聯中繼器，最多可以擴展64個用戶

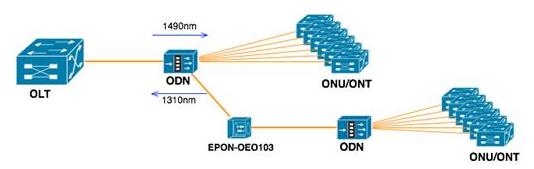

圖1.2 部署在ODN與ONU之間
戎騰網絡的光纖延距設備目前為EPON OEO，設備參數如下：
3.1系統參數
| 系統參數 | 技術指標 | |
| ONU | OLT | |
| 接收波長 | 1310nm | 1490nm |
| 發送波長 | 1490nm | 1310nm |
| 最大靈敏度 | -28dBm | -27dBm |
| 最小過載光強 | -6dBm | -3dBm |
| 發射光功率 | >+1dBm | >+1dBm |
| 部署模式 | 串接模式 | |
| 光接口類型 | SC-P | |
| 上行/下行傳輸速率 | 1.25G/1.25G bps | |
| 上行線路編碼 | 8B/10B | |
| 光功率預算 | PX 10/20 | |
| 分路比 | 1：16、1：32，最大1：64 | |
| 消光比 | >+9dB | |
| 抖動性能 | 符合ITU-T G.825 | |
| 邊模抑制比 | >30db | |
| 突發信號時間 | <50ns | |
| 快速AGC衰減 | >10dB | |
| 最大傳輸距離 | 60km 1:64 ODN網絡擴展 OLT—>OEO 40km OEO ->0NU 1：64 20km光功率預算 |
|
3.2 規格參數
| 規格參數 | 規格指標 |
| 尺寸（L*W*H）mm | 187 mm*185.7 mm*48 mm |
| 輸入電壓 | DC12V |
| 功耗 | 18W |
| 工作溫度 | 溫度：-20° C ~ 70° C 濕度：5 ~ 85 % |
| 存儲環境 | 溫度：-20° C ~ 75° C 濕度：5 ~ 95 % |
| 安全與EWC | 符合CSA等標準 |
3.3 特色功能
| 功能 | 描述 |
| 遠程控制及升級 | 支持遠程控制協議和固件遠程升級 |
| 統計計數 | 支持整個數據流程的數據統計，含字節數統計、報文數據統計及實時流量統計 |
| 過濾功能 | 支持根據指定字段（LLID、UDP、TCP端口號）過濾； 支持根據報文類型（IPTV、Radius認證）過濾； 支持根據端口（OLT、ONU）功能； 此外，可以定制過濾規則和方式。 |
| 兼容性 | 兼容不同廠家的EPON OLT 和ONU設備； 兼容加密鏈路和非加密鏈路，并支持三重攪動數據的解密 |
| 安全性 | 支持?jǐn)嚯娕月?，支持故障旁? |
